Escaneado de elementos más grandes que la placa (Fusión de imágenes)

Puede escanear las mitades derecha e izquierda de un elemento más grande que la placa y combinarlas para obtener una sola imagen. Este sistema es válido para elementos cuyo tamaño sea aproximadamente el doble del de la placa.

Nota

  • A continuación se explica cómo escanear un elemento colocándolo en el lado izquierdo.
  1. Inicie IJ Scan Utility.

  2. Haga clic en Config... (Settings...), seleccione el tipo de elemento, la resolución, etc. en el cuadro de diálogo Configuración (Escaneado y fusión) (Settings (Scan and Stitch)), según sea necesario.

    Cuando finalice la configuración, haga clic en Aceptar (OK).

  3. Haga clic en Fusionar (Stitch).

    Imagen: IJ Scan Utility

    Aparecerá la ventana Fusión de imágenes (Image Stitch).

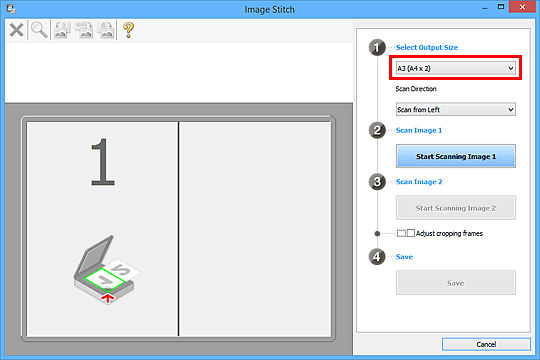

  4. En Seleccionar el tamaño final (Select Output Size) seleccione un tamaño de salida en función del tamaño del papel.

    Imagen: ventana Fusión de imágenes

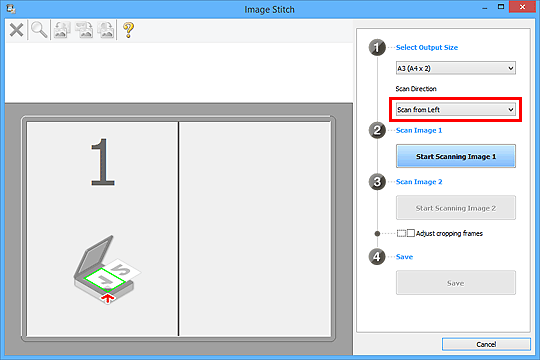

  5. Asegúrese de que la opción Escanear desde la izquierda (Scan from Left) esté seleccionada en Dirección del escáner (Scan Direction).

    Imagen: ventana Fusión de imágenes
  6. Coloque boca abajo en la placa el elemento que se va a mostrar en el lado izquierdo de la pantalla.

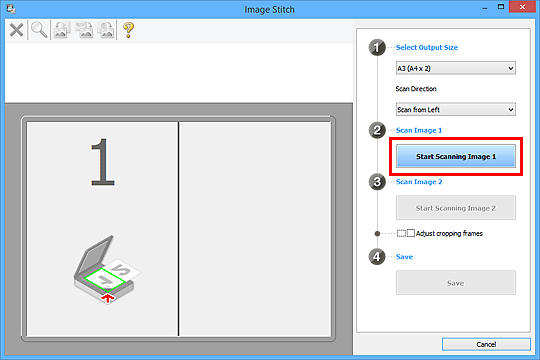

  7. Haga clic en Empezar a escanear imagen 1 (Start Scanning Image 1).

    Imagen: ventana Fusión de imágenes

    Se escanea el primer elemento, que aparece en 1.

    Nota

    • Haga clic en Cancelar (Cancel) para cancelar el escaneado.
  8. Coloque boca abajo en la placa el elemento que se va a mostrar en el lado derecho de la pantalla.

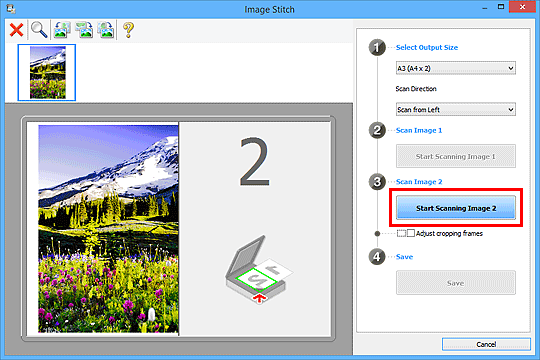

  9. Haga clic en Empezar a escanear imagen 2 (Start Scanning Image 2).

    Imagen: ventana Fusión de imágenes

    Se escanea el segundo elemento, que aparece en 2.

    Nota

    • Haga clic en Cancelar (Cancel) para cancelar el escaneado.
  10. Ajuste las imágenes escaneadas según sea necesario.

    Utilice la Barra de herramientas para girar o acercar/alejar las imágenes, o arrástrelas para ajustar su posición.

    Imagen: ventana Fusión de imágenes

    Nota

    • Seleccione la casilla Ajustar marcos de recorte (Adjust cropping frames) para especificar el área que se debe guardar.

    • Para volver a escanear un elemento, seleccione la imagen en el área de Vista preliminar o la miniatura de la parte superior de la pantalla, y haga clic en (Eliminar). La imagen seleccionada se elimina, permitiéndole volver a escanear el elemento.

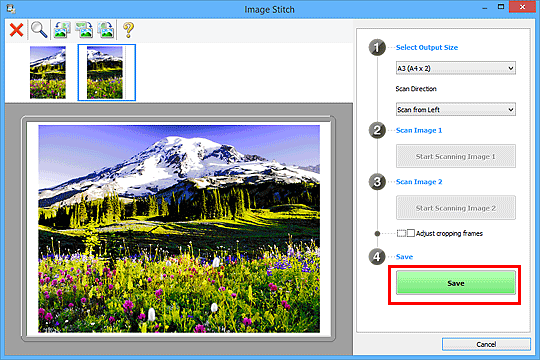

  11. Haga clic en Guardar (Save).

    Imagen: ventana Fusión de imágenes

    La imagen combinada se guarda.
